オイルバーナ

MMガンタイプオイルバーナ





小型ガンタイプで、次のような用途に最適です

  • 小型温風暖房機
  • 小型温水ボイラ
  • 小型蒸気発生器
  • 工業及び業務用の小型加熱炉、熱風炉、焼却炉

<型式>

  • MM-02~MM-06 4機種 2.5~13.5L/h
  • MM-15~MM-25 2機種 8~30L/h

<特長>

  • 超小型、超軽量で高性能
  • 保守点検が容易な簡単構造
  • あらゆる燃焼室に対応
  • 信頼性の高い小型燃焼安全制御器を採用
  • JIS B8404(ガンタイプ油バーナ)F形適合品

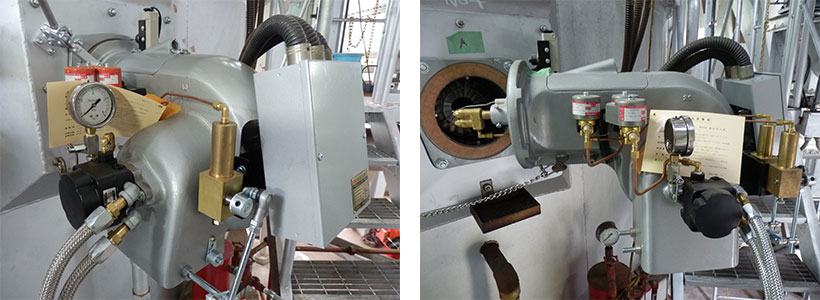

HJガンタイプオイルバーナ





全自動ガンタイプで、次のような点に配慮しました。

  • 燃焼効率抜群のターボファンを採用
    HJ20以上の機種ではターボファンの装着で、燃焼室内が正圧でも高い燃焼効果が得られ、特に加圧燃焼で重油まで燃焼を可能にしました。
  • シンプルな安全設計
    全自動運転に必要な機器(モータ・ポンプ・ファン・点火用変圧器・操作箱など)をすべて本体に装着した、操作性が容易で機能的な安全設計です。
  • 点検、清掃、メンテナンスが簡単
    バーナハウジングはヒンジタイプを採用しておりますので、回転開放が可能で電極、ノズルなどの清掃が簡単です。
  • 高いコストパフォーマンス
    バーナヘッドの改良により、燃焼性能が大幅に向上し、効率の良い燃焼効果が得られます。
  • JIS B8404(ガンタイプ油バーナ)H形適合品
  • 燃焼量10~205L/h(50Hz時) 7機種

<形式 S>

  • 呼び   HJ□-06~50S
  • 焼却炉の二次燃焼(消煙・脱臭・加熱)など燃焼室内に多量の気体があり、バーナの燃焼に悪影響を及ぼすおそれのある場合に、強い狭炎を得るために特殊なエアコーン(燃焼筒と称す)を取り付けた機種も製作しています。
  • 燃焼量の上限など標準と相違しますので、お問い合せください。





HP形オイルバーナ







全自動油圧噴霧式バーナです。
標準品には、本体に油ノズル、点火用変圧器、炎検出器などが取り付けられています。



<形式>

  • HP-30~80
  • HP-50E~120E
  • HP-80M~500M
  • HP-600M~900M

<従来型の油圧噴霧式との比較>

  • 押込送風機別置式により、どんな加圧燃焼にも対応
  • バーナヘッドの改良による燃焼効率の向上
  • 特にM形は、
    油圧噴霧式の採用により、比例制御並びに反転燃焼に優れた性能を発揮
    専用調量弁の開発により、このタイプでの比例制御が可能
    B,C重油用では、新型の圧力開閉弁の開発により故障が大幅に減少
  • バーナのヒンジタイプ(M形、E形)採用で、電極、ノズルなどの清掃が容易
  • バーナ風箱と押込送風機の組合せ次第で、多様な取付方法が可能
  • 燃焼量20~910L/h 14機種

<形式 S>

形番対応標準バーナ
HPS-1 80M~200M
HPS-2 250M~350M
HPS-3 450M~850M

 <特長>

  • 特に戻り燃焼(リバース燃焼)用に開発したバーナで、風箱の奥行寸法が深いボイラ、炉などの場合に適しています。
  • ノズルアッセンブリをバーナ前板から手前にスライドさせ、それからバーナヒンジを開く構造になっています。
  • バーナ前板から油ノズルまでの奥行寸法は、御指定に合わせて製作します。
  • 標準は右ヒンジ形ですが、左ヒンジ形も製作できます。





ABCロータリオイルバーナ







35,000台以上の実績と豊富な経験に基づく機能性を備えています。

<形式・容量の改正点>

  • 全機種ベルト駆動式の採用で電源周波数によるバーナ燃焼量の違いを解消
  • 大型バーナでは、燃料ポンプをバーナ本体より分離して配管中に別置
  • 軽質油(灯油、軽油等)による効率のよい燃焼
  • 環境に配慮したバーナの改良と燃焼方法等の技術ノウハウの提供
  • 各形式の組立部品の共通性を考慮

<特長>

  • すべての燃料油を完全燃焼
    C重油、クレオソート油などの重質油はもちろん、灯油、軽油などの軽質油も使用が可能です。
  • ソフトフレームで騒音減少
    噴霧した粒子が微細、かつ、均等に広がるのでソフトフレームが得られ、燃焼音の減少につながります。
  • 広範囲の燃焼量調節
    低燃焼用カップ及びノズルとの交換により、極端に燃焼を絞ることが必要な場合にも対応可能です。
  • 取扱操作が簡単で安全
    簡単な保守手入で、長時間の安全運転が行えます。
  • 長期間の耐用年数
    補充用部品の完備で、消耗部品の交換により半永久的に使用することができます。
  • 附帯設備不要
    御要求により燃焼に必要な機器一式を納入しますので、他形式のバーナのごとく別に附帯設備を購入する必要がありません。
  • 全自動式バーナとして使用可能
    安価な電気式自動制御機器との組合せで、陸用、各種ボイラ及び炉の全自動バーナとして広く採用されています。また、空気式又は油圧式制御機器との組合せも可能です。
  • 燃焼効率がよく加圧燃焼方式に最適
    燃焼排ガス中のCO2濃度を常に13%以上にすることが可能です。また、排ガス中の煤じん量も他形式のバーナより少なくて済みます。
    ・JIS B8406(回転式油バーナ)B形適合品
    ・燃焼量10~1000L/hを、13機種でカバー
